    电火花去断丝锥机
    产品类别: 电火花去断丝锥机 发布时间: 2019/1/7 11:38:17

    1 ��Ʒ���.jpg

    取断丝锥机的工作原理:

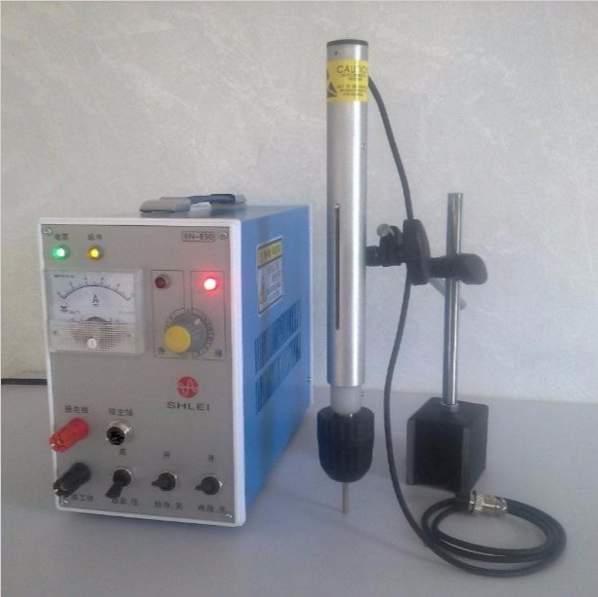

    C1200型取断丝锥机,是利用断在工件中的丝锥、钻头等硬质金属与电极接触短路时所产生火花,快速的腐蚀断丝锥及其他硬质金属并将其分裂成若干小块,从而将残留在工件中的丝锥及其他硬质金属去除,并且对工件本身无损伤.

    加工范围:

    可在各种大小和各种形状的工件上加工。

    可在工件上的各种角度位置工作。

    可去除折断在工件中的丝锥、钻头等各类金属工具。可在高硬度的材质上加工。

    可用于在电火花机床上无法加工的大型工件。

    可在工件上刻字、穿孔、加工异型孔等。

    取断丝锥机的传动系统:

    本机采用C型变压器控制伺服电机,自动实现工作进给和短路回退动作。利用电磁振动器排除铁屑。保证工作的可靠,真正成为傻瓜式的取断丝锥机。

    C1200型取断丝锥机的独特优点:

    对工件无损伤:采用电蚀原理去除折断刀具,不会接触加工面。

    自动化程度高:采用伺服电机实现自动进给加工,做到省时省力。

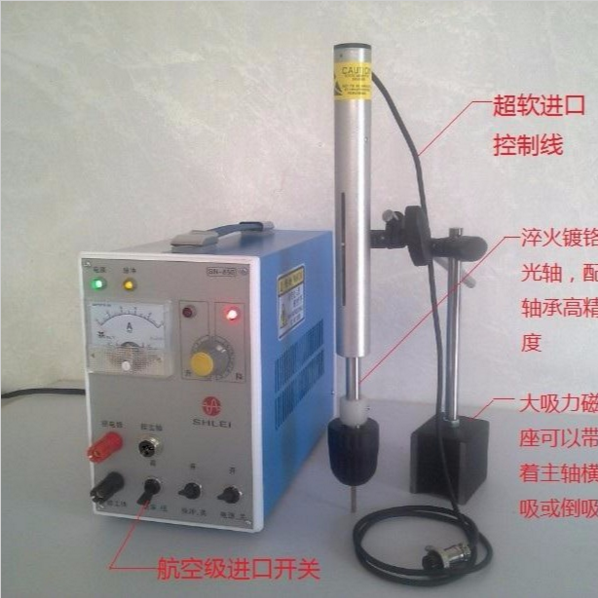

    稳定可靠:相比第一代产品,采用电磁吸座的第二代C1200型取断丝锥机吸力大、牢固度高,可任意角度直接吸附到工件面上加工,方便可靠。

    机头加工时无晃动:

    丝锥机的机头传动方式通常都是丝杆螺母结构,而YBC1200型取断丝锥机在其主轴导向部分增加了滑轨、滑块和直线轴承等导向结构,机头加工时晃动的量很小甚至没有;机头的直线进给,使得电极不会碰到工件两侧的螺纹,保证了加工质量。而一般的机头因没有相应的导向结构,则不能保证机头的直线进给且机头晃动量很大,而机头晃动会导致电极侧面与工件接触,损伤工件。

    丝杆螺母间隙小:

    传统取断丝锥机机头的电极轴和丝杆螺母之间的反向间隙很大,而C1200型取断丝锥机设置了相应的排除结构,保证了加工时主轴稳定快速的进给和回退,不会像一般的机头使用时间越长间隙越大。

    机头进给伸缩灵活:

    因电极与工件正常放电时两者之间并没有作用力,机头不会偏移。但是当电极与工件接触时,主轴卡死并且未来得及回转;其轴向伸缩力可达到十几公斤,会导致机头位置偏移,损伤工件等后果。C1200型机头其指针滑槽部位光滑平整,主轴转动灵活,噪音小。在极限位置设有行程开关,防止主轴转至极限时卡死。而一般机头没有相应的防护装置,滑槽结构不合理主轴转动时指针容易卡死别弯。继而损坏工件和机头。

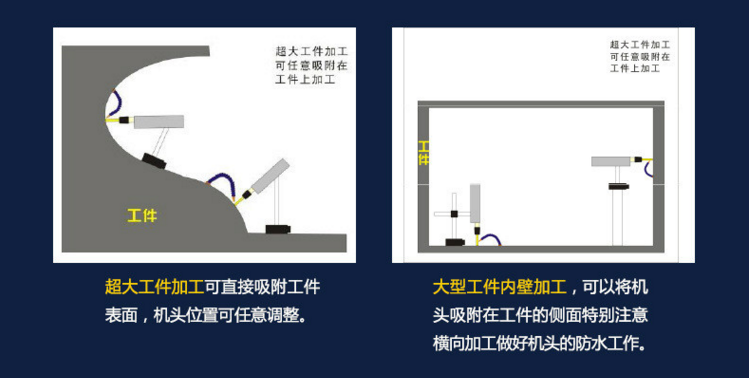

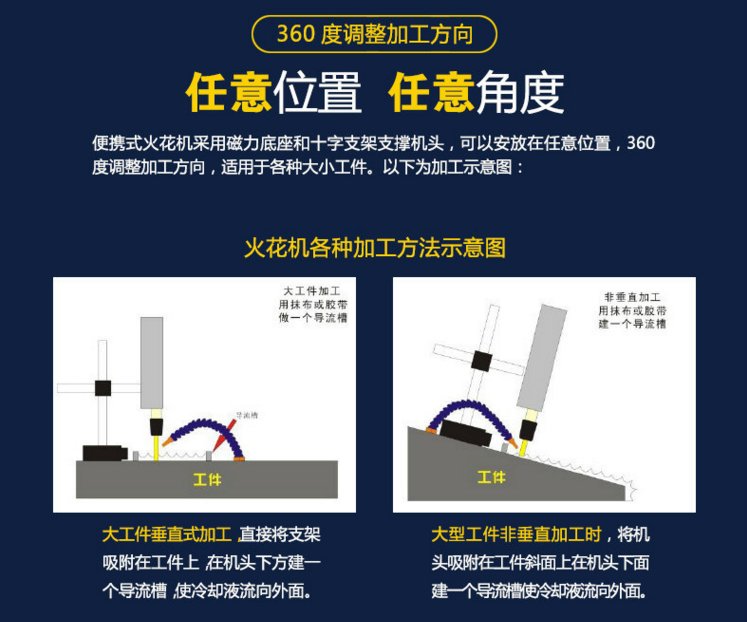

    任意角度工作:专业设计人员设计的工作臂可多方位任意调整,配合电磁工作平台解决多角度断丝锥。

    操作方便:只需连接好电极和各项快速接头线即可工作。

    便携式设计:重量轻、设备占用空间小,所以无需移动大型工件,可以方便的在各种环境和情况下使用,适合出差。

    特殊工艺处理:电磁吸座平台钢铁部件采用特殊工艺处理,以保证在日常使用过程中不会出现因生锈而出现的进给轴承卡死,并且使用部位永久光亮如新!
